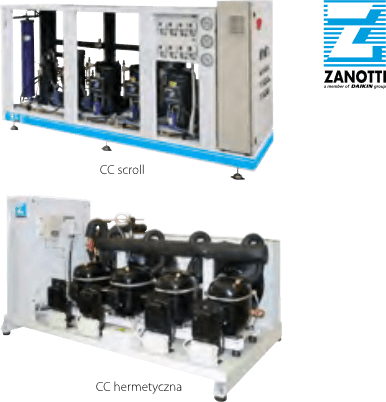

Agregat z zespołem wielosprężarkowym - seria CC

Agregat z zespołem wielosprężarkowym ze sprężarkami Scroll/Digital scroll oraz hermetycznymi sprężarkami tłokowymi

Funkcje ogólne:

  • Wydajność chłodzenia MT: 7,2 kW do 26 kW
  • Wydajność chłodzenia LT: 6,6 kW do 12 kW
  • Zakres temperatury na zewnątrz: –25°C – +43°C
  • R134A a, R 449A, R448A, R452A R407F w zależności od używanej sprężarki
  • Hermetyczne sprężarki tłokowe scroll/digital scroll Copeland, Tecumseh i Maneurop
  • Inne typy, marki i pojemności są dostępne na zamówienie
  • Warunki:
    • MT: temperatura zewnętrzna: 35°C temperatura par.: –10°C
    • LT: temperatura zewnętrzna: 35°C temperatura par.: –35°C


Standardowa konfiguracja:
Podstawowa wersja ramy:
Podstawowa rama wykonana ze złożonej i wstępnie pomalowanej blachy stalowej, z całkowicie zamkniętą ramą z prostym dźwiękoszczelnym materiałem i wspornikami zabezpieczającymi przed drganiami (standard CC)















Podstawowy system chłodniczy:

  • Sprężarki (3 lub 4) są połączone równolegle, z jedną rurą rozgałęźną ssawną i tłoczną. Każdą sprężarkę wyposażono w zawory odcinające na przewodzie ssawnym i tłocznym.
  • Sprężarki są przymocowane do ramy za pomocą gumowych wsporników antywibracyjnych.
  • System wyrównania oleju składa się z separatora oleju i głowicy wyrównawczej, które są zamontowane na złączu wziernika oleju sprężarki.
  • W zależności od liczby zamontowanych sprężarek na kolektorze wyrównawczym znajduje się jeden lub dwa wskaźniki poziomu oleju.
  • System chłodniczy wyposażono w odbiorniki cieczy, jeżeli jest więcej niż jeden odbiornik, instalacja jest wykonana równolegle z zaworem bezpieczeństwa, filtrem z wkładem odwadniającym, wymiennym, alarmem poziomu cieczy, wziernikiem cieczy i zaworami odcinającymi.
  • Na linii ssawnej znajduje się mechaniczny wymienny filtr z wkładem.

System chłodniczy wyposażono w:

  • Ogólny przełącznik wysokiego ciśnienia, regulowany z funkcją automatycznego resetu
  • Ogólny przełącznik niskiego ciśnienia, regulowany z funkcją automatycznego resetu
  • Awaryjny przełącznik niskiego ciśnienia, regulowany z funkcją automatycznego resetu
  • Przełączniki niskiego ciśnienia dla każdej awaryjnej sprężarki, regulowane z funkcją automatycznego resetu
  • Przełączniki wysokiego ciśnienia do kontrolowania wentylatorów skraplacza, regulowane z funkcją automatycznego resetu
  • Sondę niskiego ciśnienia, umieszczoną na kolektorze ssącym do kontroli wydajności
  • Wskaźnik wysokiego ciśnienia
  • Wskaźnik niskiego ciśnienia
  • Z lub bez zintegrowanego skraplacza

Panel elektryczny:

  • Standardowe rozprowadzenie mocy.
  • Rozłącznik.
  • Zabezpieczenie sprężarek z wyłącznikiem przeciążeniowym silnika; bezpieczniki do ochrony wentylatorów, styki termiczne dla każdego wentylatora.
  • Obwód pomocniczy 230 V przez transformator 400 V/230 V.
  • Karta elektroniczna XC440C.
  • IP55 z kratką i wentylatorem.
  • Na drzwiach znajduje się karta elektroniczna i 4 lampy: awaryjne (przycisk + lampa), blok wentylatorów, blok przełącznika wysokiego ciśnienia, blok przełącznika niskiego ciśnienia i selektor wł./wył. sprężarek.
  • Kontrola skroplin za pomocą przełączników ciśnienia: 1 przełącznik ciśnienia na 2 wentylatory, 2 w standardzie.
